造紙機的組成：

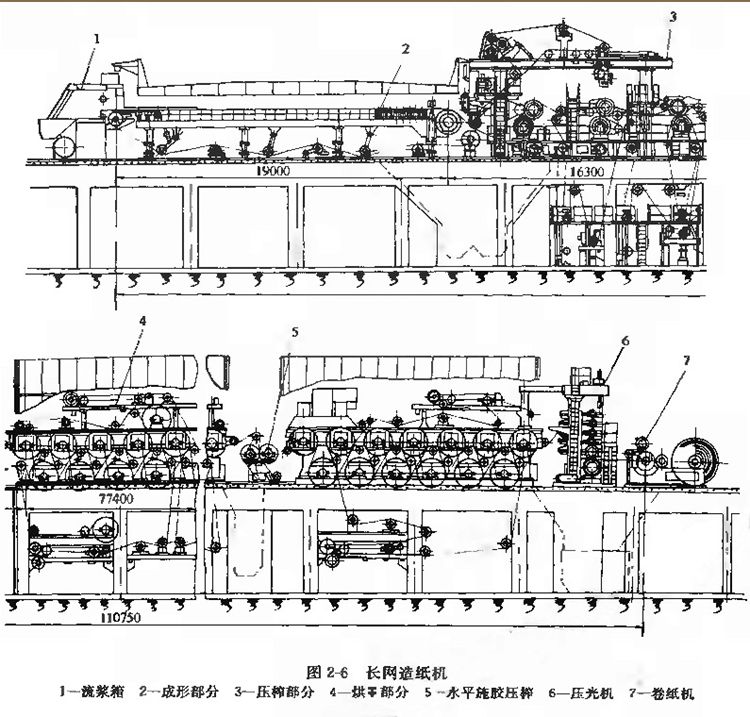

造紙機是把經過打漿、調制后符合抄造紙要求的紙漿抄制成紙的機器。根據這一定義，造紙機應該從流漿箱的進漿總管或其必需附帶配置的進漿系統開始，直到卷出紙卷的卷紙機為止，也就是說，造紙機主體分為由漿抄成濕紙的濕段和把濕紙烘于并成卷的干段，前者包括流送部、成形部、壓榨部三個部分，后者包括烘干部、壓光部、卷紙部三個部分。此外還有機械傳動部分以及為這些主體部分運行所不可缺少的真空系統、氣壓及液壓系統、潤滑系統、引紙系統、蒸汽系統、熱風系統、汽罩及其排風系統等，也屬于造紙機的本體部分。一臺完整的長網造紙機，如圖2-6所示。

另外，對于為了處理造紙機必然產生的白水、濕紙邊、濕損紙、干損紙等所需要的白水池、損紙池及水力碎漿機，可視為單臺獨立的設備，也可視為造紙機的附屬設備，但多數視為獨立的設備。不少造紙機由于工藝上的要求，還配有施膠壓榨、機內涂布、起皺裝置、縱切機等設備，對于按特定要求設計的完整的造紙機來說，這些作為機內配置的設備，應該視為造紙機的本體部分。

造紙機所有各部分的電氣驅動系統、工藝參數檢測系統、自動控制系統等，也應視為造紙機的本體部分。

造紙機的分類：

造紙機本體部分以及其附屬和輔助系統均有不同的形式和規格。在工程設計中，主要是以造紙用的紙漿種類、成紙品種、產量要求為依據來確定其各部分的形式和規格，不同的形式具有不同的結構。造紙機的形式分類決定于其主要部分的結構形式，用主要部分的結構形式來表達造紙機總的形式是國際上的通用習慣。目前，為了適應造紙廠按其自身的實際工藝條件來選用造紙機，造紙機的主要部分按其結構原理和技術特征有很多種形式。

在工程實際中，通常是選取對造紙機產品產量和質量起決定性作用的成形部和烘干部的形式結構特征來作為造紙機基本形式分類的基礎。

造紙機的基本形式分類大體上如表2-1所示

表2-1造紙機的基本形式分類

造紙機的分類還有第二級乃至第三級分類。第二級分類是按照同一基本形式類別的造紙機中按特定的要求所配備的特定配置來劃分的。例如長網造紙機這一大類中，按特定配置可分為新聞紙機、文化紙機、普通型造紙機、薄紙型造紙機，這些造紙機其長網成形器各有不同的特征。另一方照，屬于同一個二級分類的造紙機，還可按其重大結構或配備特點分出第三級分類，例如具有多輥復式壓榨的長網新聞紙機，穿透干燥長網紙袋紙機等。更詳紹的分類敘述可閱讀馬伯龍編著《造紙機原理結構與設計》第一章內容。

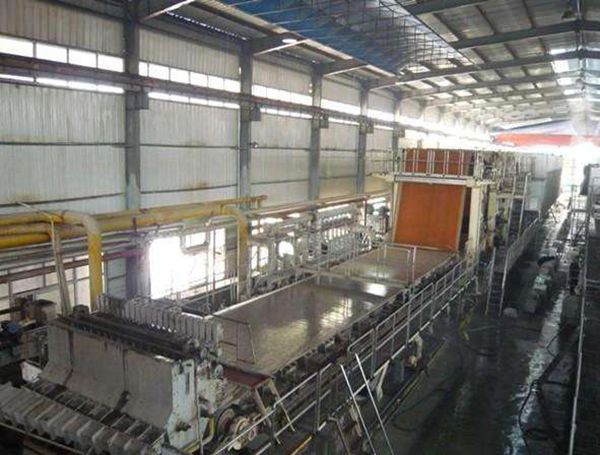

圖2-7所示的是上海電氣集團造紙機械有限公司制造的幅寬3950mm，車速600m/min的新聞紙機。

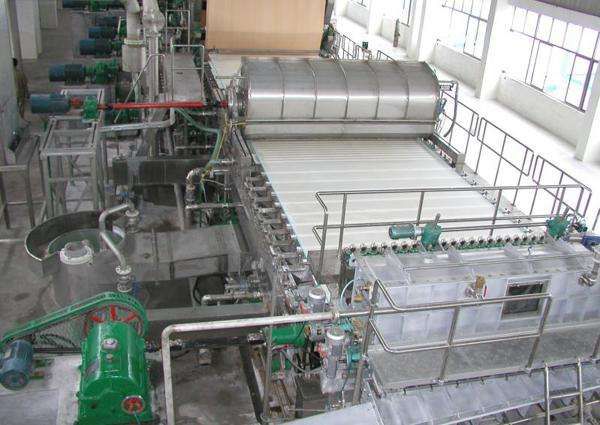

圖2-8為Voth公司制造的高速復印紙造紙機。

這些造紙機均屬于按特定配置來劃分的專用造紙機。
